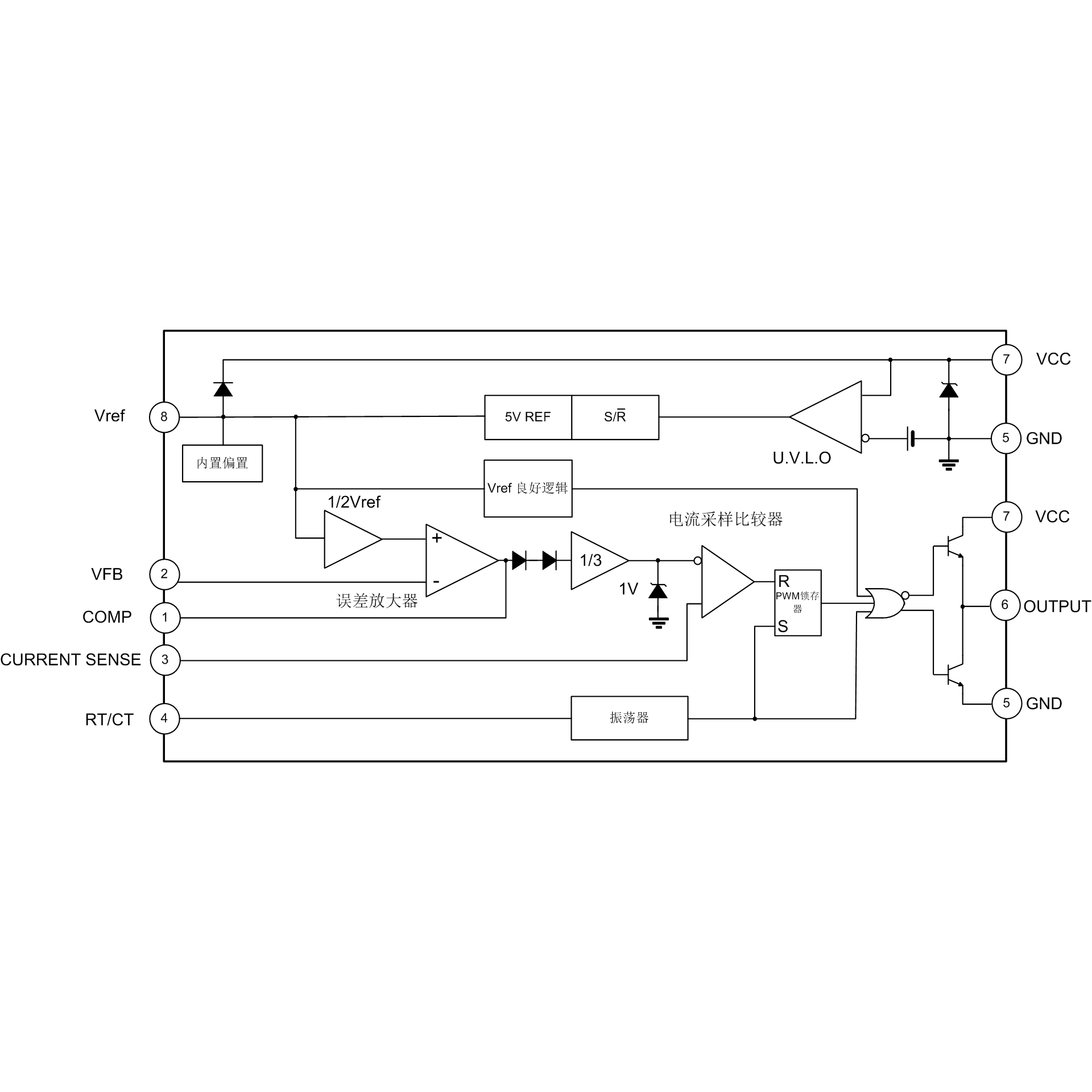

SA3843是一款固定頻率電流模式脈寬調制控制器，設計用于隔離或DC-DC定頻電流模式控制應用，所需外部元件數量極少。內部電路包括欠壓鎖定電路（啟動電流小于0.5mA）,修調的精密基準電路作為一端輸入的誤差放大器，可完成鎖存操作的邏輯電路，以及可提供限流控制的PWM比較器，圖騰柱輸出級設計用于大拉電流或灌電流。輸出級在關斷狀態為低電平，適用于驅動N溝道MOSFETs。
對隔離及DC-DC轉換器進行優化
低啟動電流（<0.5mA）
自動前饋補償
逐脈沖限流
負載響應特性好
具有遲滯功能的欠壓鎖定電路
雙脈沖抑制功能
大電流圖騰柱式輸出
內部修調帶隙基準
工作頻率高達500kHz
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SA3843SA | SOP-8-225-1.27 | SA3843 | 無鹵 | 料管 | |
| SA3843SATR | SOP-8-225-1.27 | SA3843 | 無鹵 | 編帶 | |
| SA3843DA | DIP-8-300-2.54 | SA3843DA | 無鹵 | 料管 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SA3843說明書 | 246 | 2021-08-13 | SA3843說明書 |
